Christoph 12


Technische Daten:

Typ : Bell 212 Indienststellung : 01.06.1976 Preis : ca. 1,4 mio. Euro
Gesamtlänge : 57 ft. 0,68 in. = 17,42 m
Höhe : 12 ft. 6,83 in. = 3,83 m
Breite : 9 ft. 4 in. = 2,84 m
Rumpflänge : 42 ft. 1,67 in. = 12,84 m Hauptrotor : 48 ft. = 14,63 m max. Rotorwinkel : 11°
Hauptrotorbreite : 23,38 in. = 0,59 m Kupfenlänge : 12 ft. 1 in. = 3,66 m Heckrotor Durchmesser: 8 ft. 6 in. = 2,59 m
Heckrotorbreite : 11,5 in. = 0,29 m max. Abfluggewicht : 5,1 t max. Flughöhe : 17.500 ft. = 5334 m
1 Yard = 3 Fuß = 12 inch 1 Fuß = 30,48 cm 1 Inch = 2,54 cm

Alle umgerechneten Werte sind gerundet.

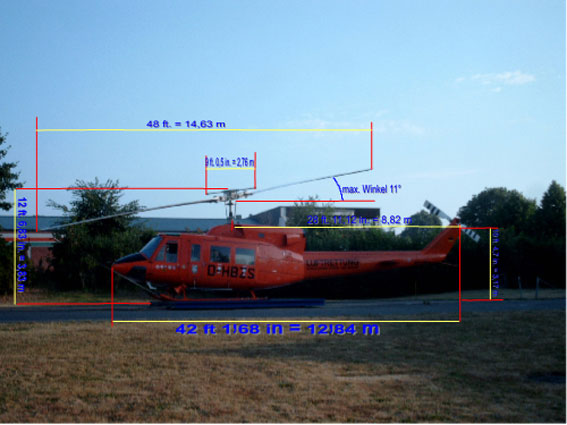

Hier nochmal an der Maschine, soweit möglich, eingezeichnet:
Größeres Bild durch Anklicken! Die Originalzeichnungen kann ich leider wegen des Copyrights nicht einstellen. Deswegen und wegen meiner eingeschränkten Bildbearbeitungsfähigkeiten nur ein Teil aller Abmessungen.

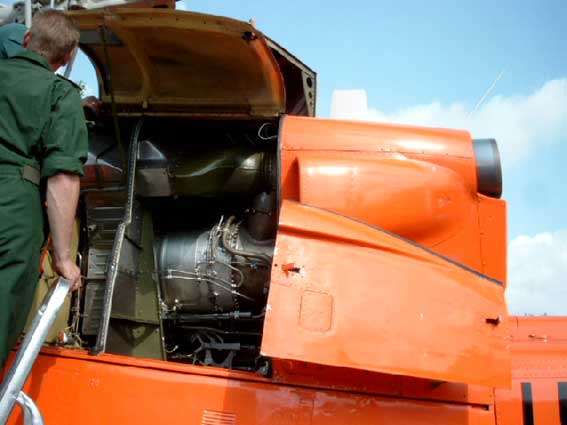

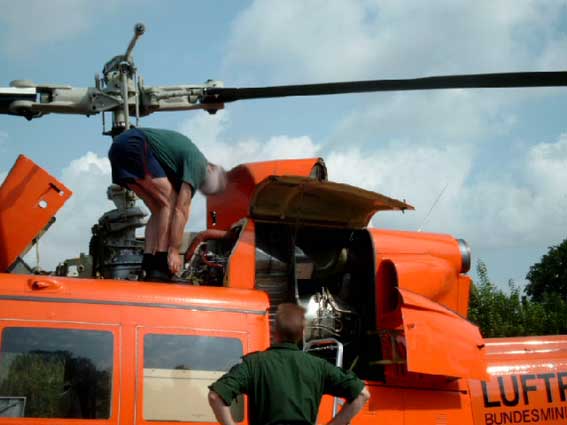

Blick auf die linke Turbine geöffnete Verkleidung Hier noch zwei Bilder aus der Wartung der Maschine:
Stand 25.12.04
